Câble d’installation à paire torsadée CAT 7 S-FTP, AWG 23/1 - DIGITUS
| Référence | DK-1743-VH-D-1 |
|---|
Description

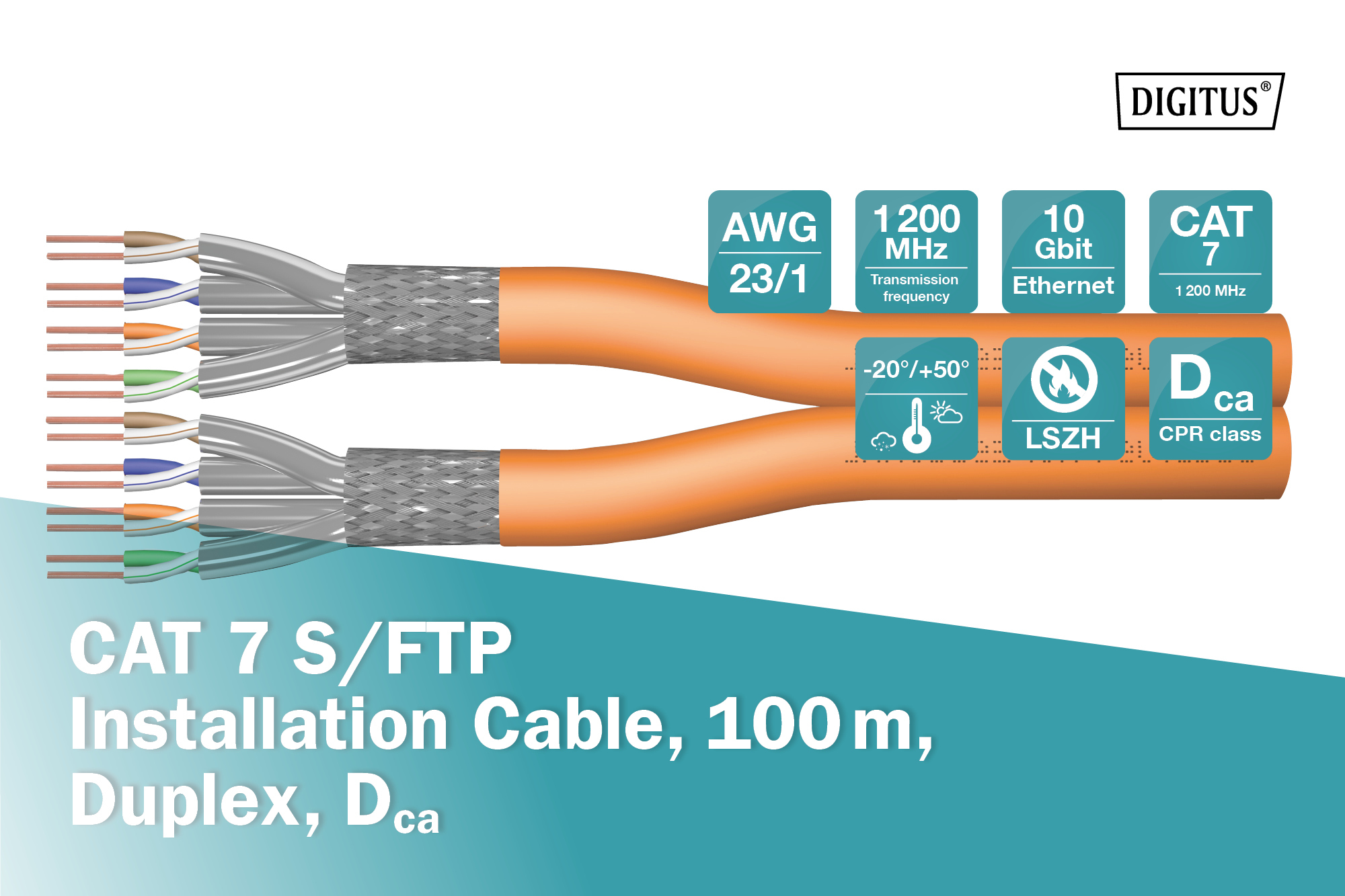

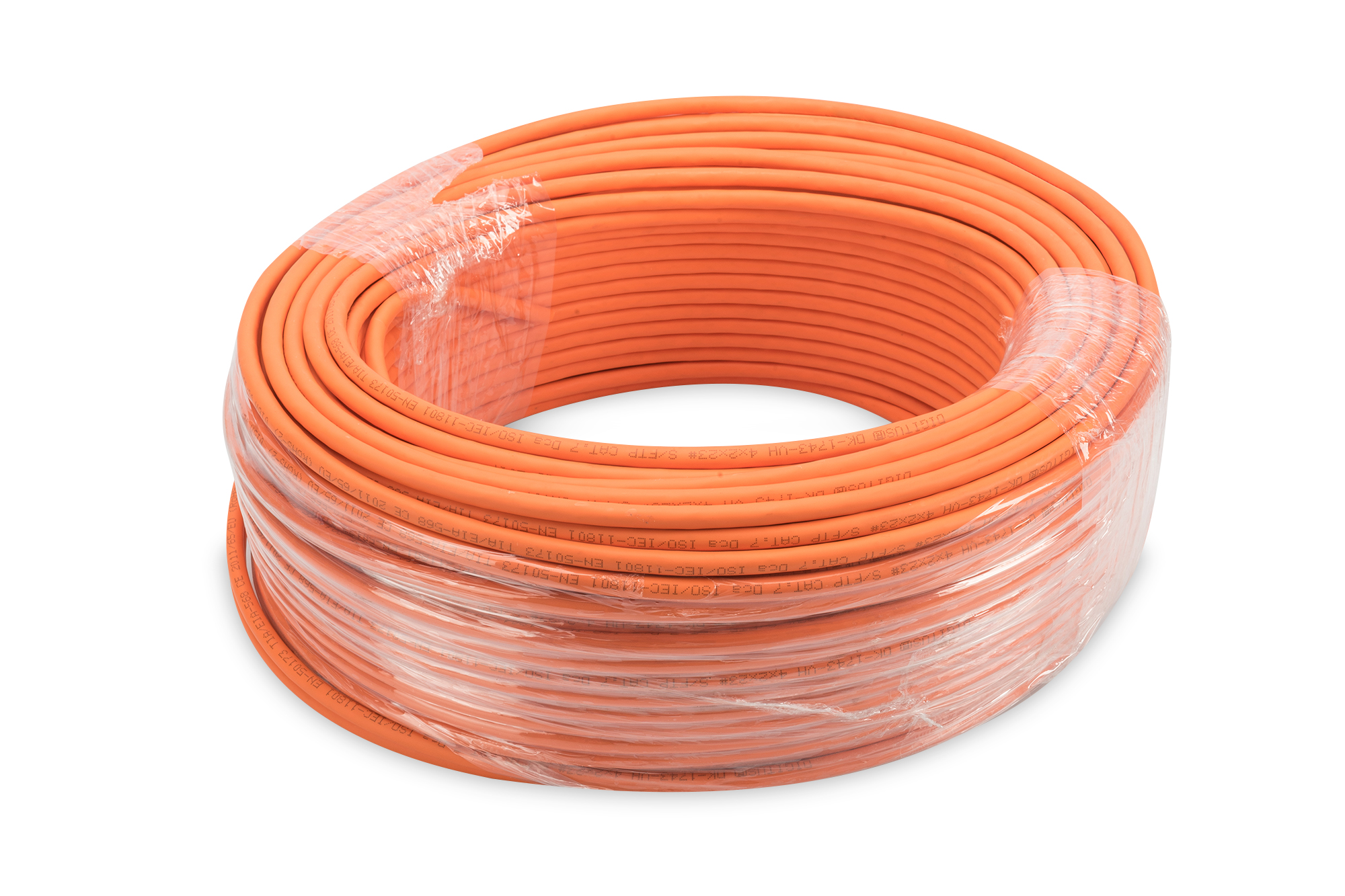

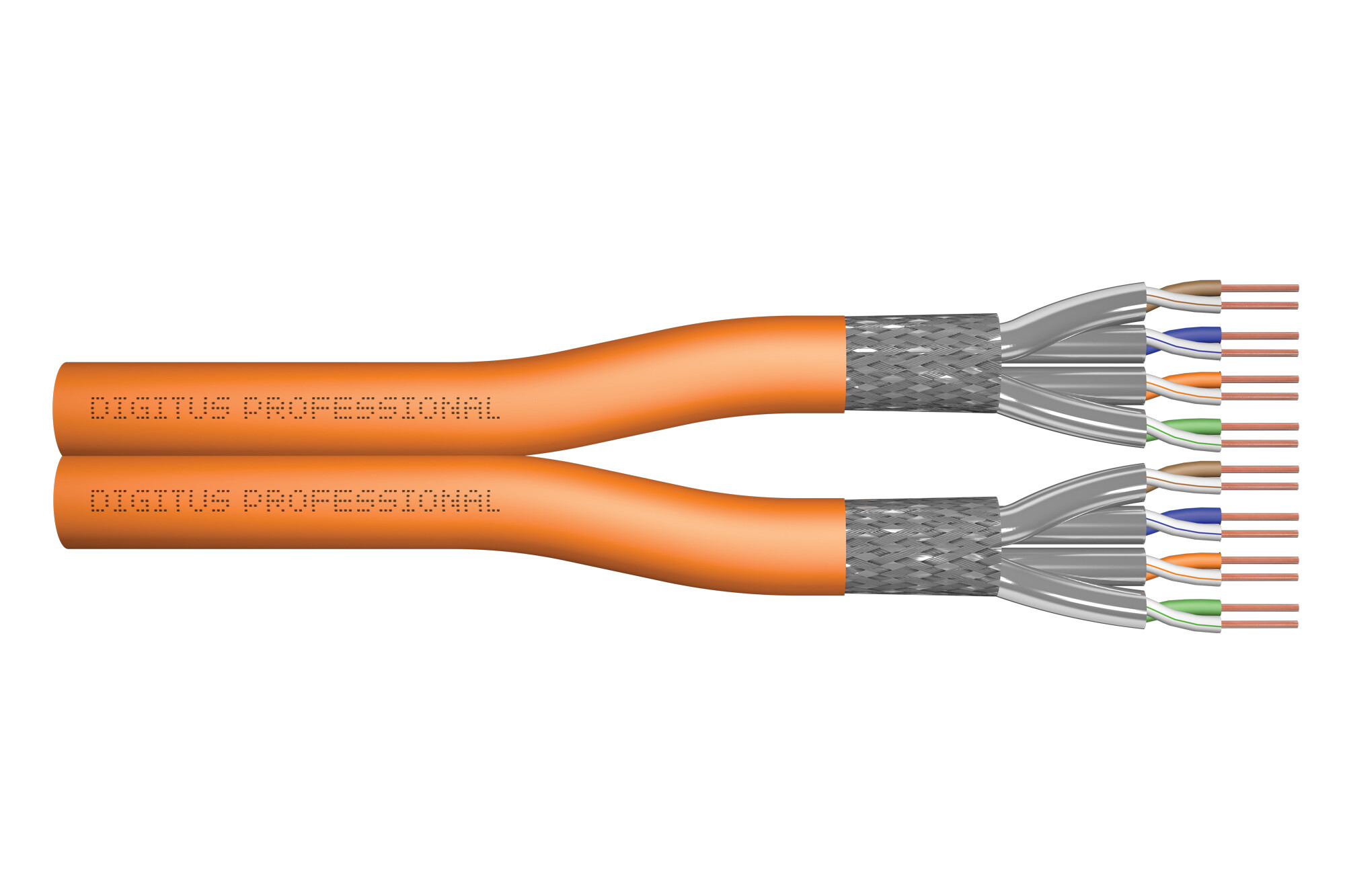

CAT 7 S-FTP installation cable, 1200 MHz Dca (EN 50575), AWG 23/1, 100 m ring, DX, orange.
Un débit et une qualité de connexion excellentes pour votre réseau.
- 10GBit Ethernet
- 1200 MHz transmission frequency

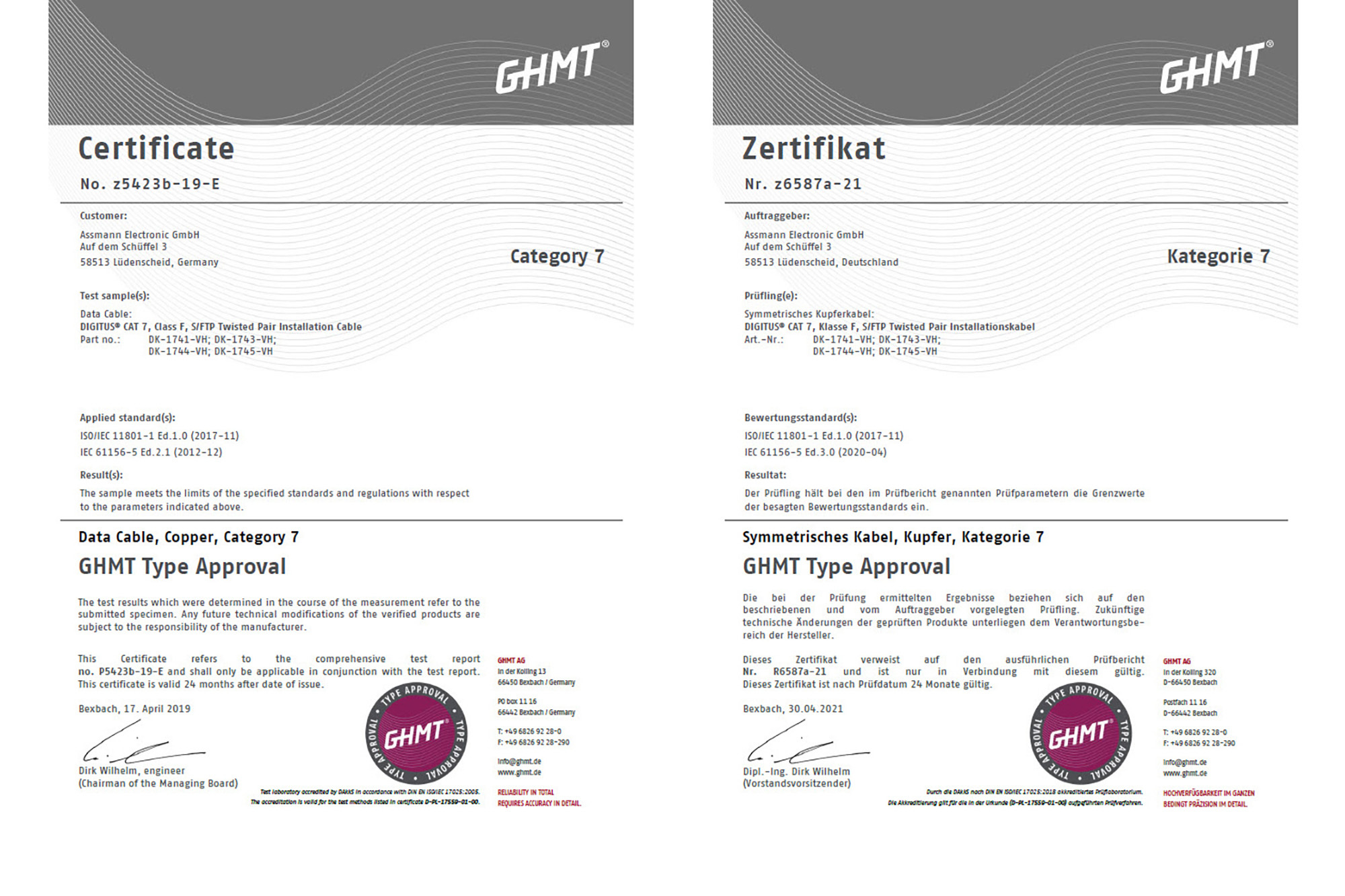

- Permanent link certified
- PoE Power over Ethernet support

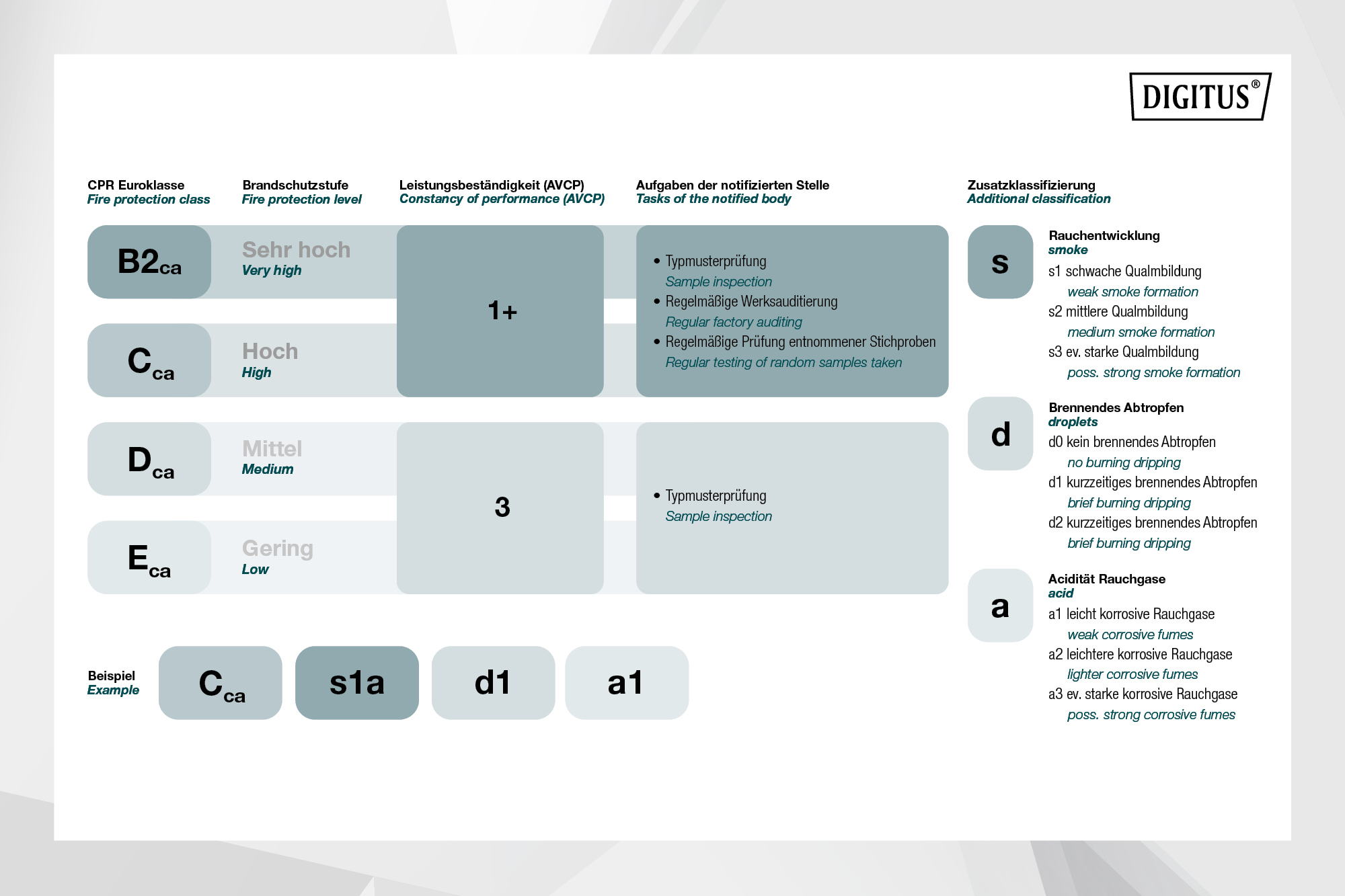

- CPR class Dca-s1a d1 a1

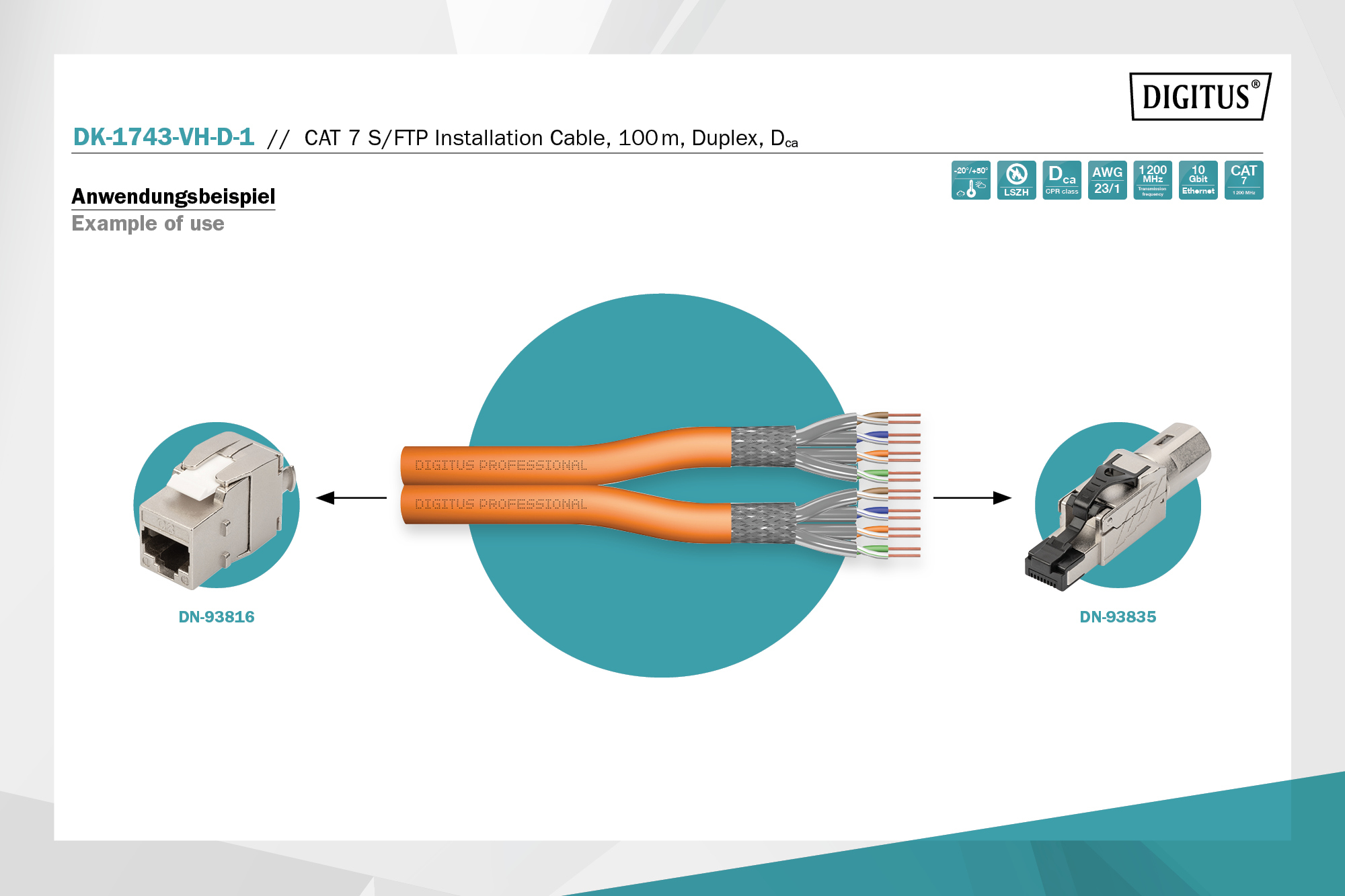

Adapté pour le câblage structuré de bâtiments dans le secteur secondaire et tertiaire.

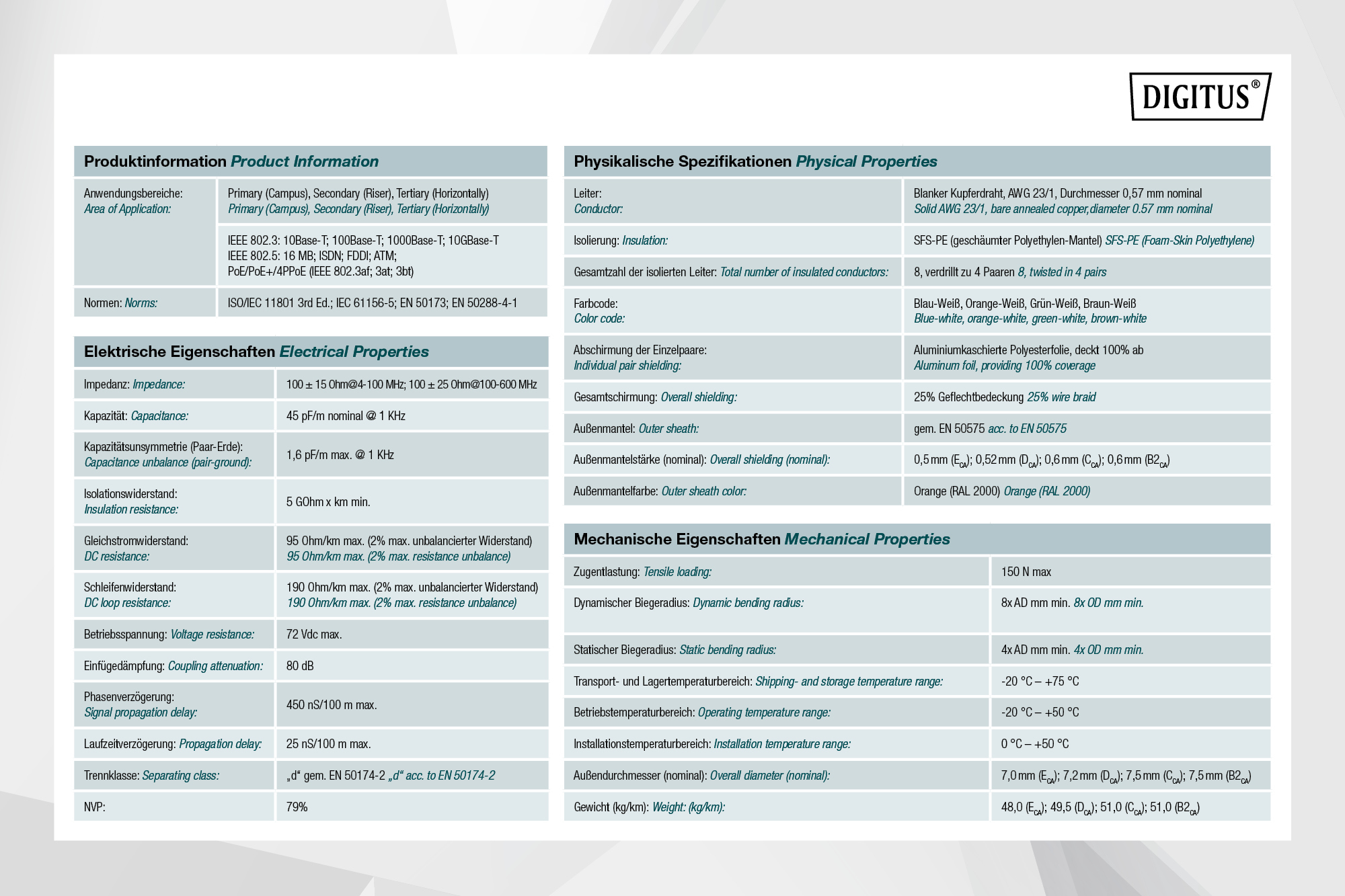

Caractéristiques techniques
- Conducteur : fil de cuivre nu AWG 23/1
- Isolation : SFS-PE (gaine moussée en polyéthylène)
- Nombre total de capteurs isolés : 8, torsadés en 4 paires
- Code couleur : bleu et blanc, orange et blanc, vert et blanc, marron et blanc
- Blindage de chaque paire : film polyester doublé d’aluminium, couvre 100 %
- Blindage générale : Couverture nominale de 50 %
- Gaine extérieure : Sans halogène (FRNC-C/LSZH-3)
- Épaisseur de gaine extérieure : 0,7 mm, nominal
- Couleur : Orange (RAL 2008)
- Résistance à la traction : 150 N max.
- Rayon de courbure dynamique : 8x AD mm min.
- Rayon de courbure statique : 4x AD mm min.
- Plage de température de transport et de stockage : -20 °C à +75 °C
- Plage de température de fonctionnement : -20 °C à +60 °C
- Plage de température en fonctionnement : 0 °C à +50 °C
- Diamètre extérieur : 7,3 mm, nominal
- Résistant au feu : IEC 60332-3-24
- Absence d’halogène et densité de la fumée : IEC 60754-2 et IEC 61034
- Valeur calorique : 620 Mj/km
- Poids : 50 kg/km
- Impédance moyenne : 100 ± 5 ohm à 1 MHz - 600 MHz
- Capacité : 40 pF/m nom à 1 KHz
- Déséquilibre de capacités (paire-terre) : 1,6 pF/m max. @ 1 KHz
- Résistance d’isolation : 5 Gohm x km min.
- Résistance ohmique : 72 ohm/km max. (2 % max. de tolérance)
- Résistance ohmique : 147 ohm/Km max. (2 % max. de tolérance)
- Tension de fonctionnement : 72 Vdc max.
- Perte d’insertion: Grade 1 (CA-Type 1b)
- Retard de phase : 450 nS/100 m max.
- Délai de propagation : 15 nS/100 m max.
- Classe de séparation : « d » selon EN 50174-2
- Assortiment: Câbles d'installation à paires torsadées
- Catégorie: Cat. 7
- Blindage: S-FTP, blindage par feuillard et par tresse
- RPC: Dca
- Longueur: 100 m
- Couleur: orange
- Gaine: LSOH

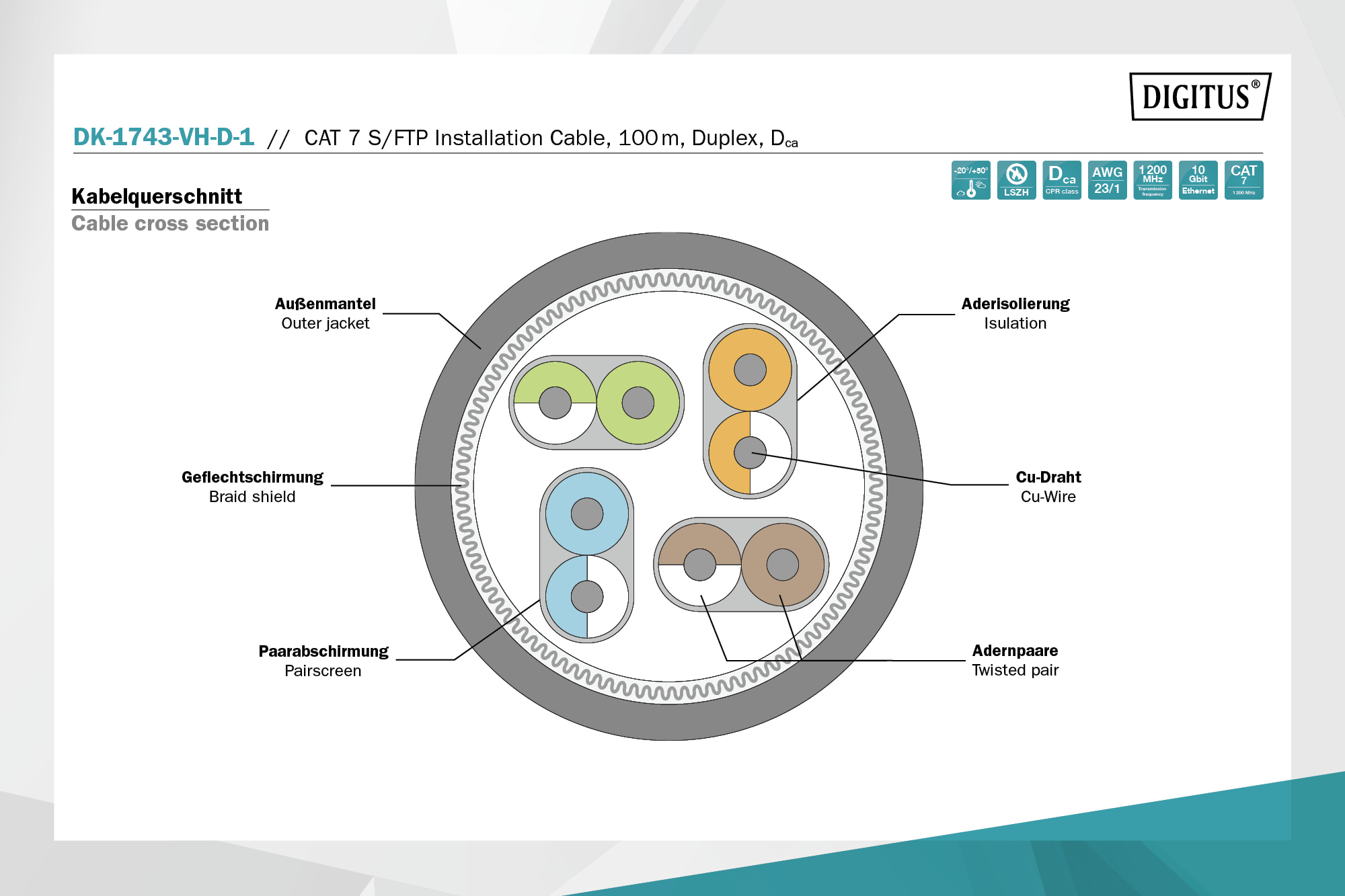

- Structure: 4x 2 AWG 23/1, paires torsadées blindées
