OADM : Optical Add Drop Multiplexer - CTC UNION
| Référence | FRM220-OADM |
|---|
Carte de multiplexage pour ajouter ou extraire un ou plusieurs canaux en WDM
Description

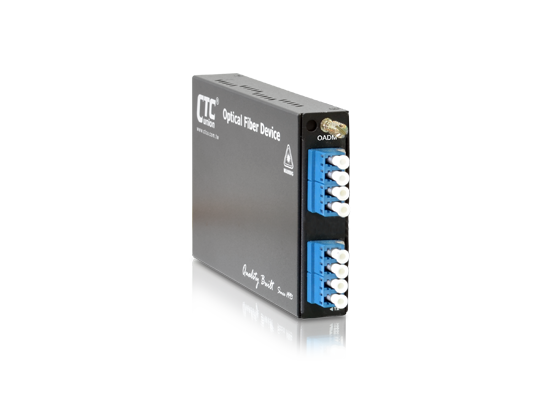

Le multiplexeur Add/Drop FRM220-OADM de CTC UNION est une carte OADM prenant en charge les longueurs d'onde ITU-T G.694.2 entre 1270 et 1610nm avec une incrémentation de 20nm.
Cet OADM prend une longueur d'onde pour en extraire le signal et permet à un nouveau signal de la même longueur d'onde d'y être inséré.
La perte de puissance est inférieur à 2.5dB en incluant les connecteurs et les adaptateurs.
Ce module est passif et ne nécessite pas d'alimentation externe, cependant elle peut être utilisé avec un châssis disposant d'une carte NMC pour des fonction de management.

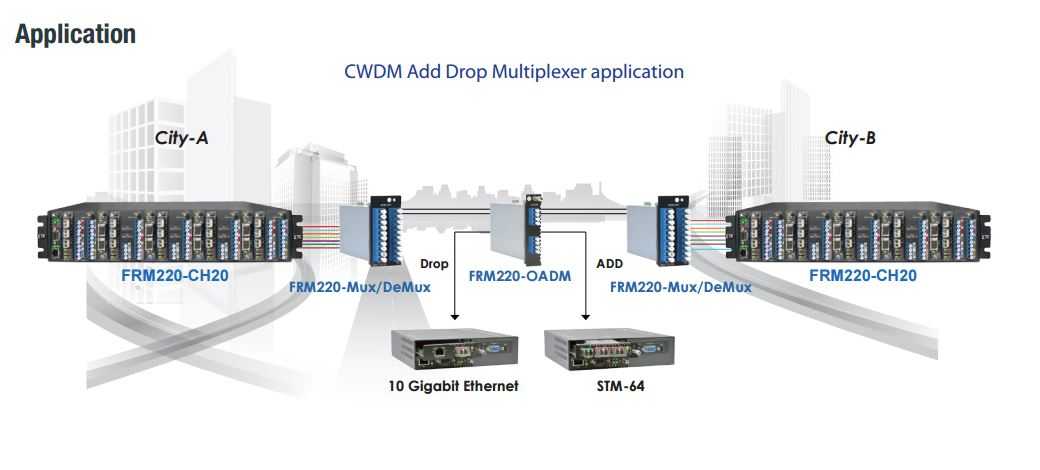

La carte FRM220-OADM peut être installé dans n'importe quel châssis FRM220 avec d'autres convertisseurs de média et transpondeur pour des applications multiservices Ethernet TDM, Voix ou autres services utilisant le CWDM.
Caractéristiques
- Canaux de fonctionnement : 1311, 1471, 1491, 1511, 1531, 1551, 1571, 1591, 1611 nm
- Type de fibre : 9 / 125 / 250 µm
- Protocol transparent
- Aucune alimentation nécessaire
- Connecteurs LC
